GHD蒸發式冷凝器(淋水式)
◆詳細技術參數以及相關的技術交流歡迎與慧灣公司隨時聯系!
GHD蒸發冷凝器工作原理
蒸發式冷凝器是制冷、空調系統中的主要熱交換設備,其工作原理是:制冷、空調系統中壓縮機排出的制冷劑高壓過熱氣體經過蒸發式冷凝器中冷凝排管,使高壓高溫氣態的制冷劑與排管外的噴淋水和空氣進行熱交換,即氣態制冷劑由上部進氣口進入冷凝排管后自上而下逐漸被冷凝成為液態制冷劑。其上部配套引風機的超強風力使噴淋水完全均勻地覆蓋在冷凝排管的表面,水借風勢極大地提高了換熱效果。溫度升高的噴淋水有一部分吸熱后蒸發為氣態,利用水的汽化潛熱由引風機帶走大量的熱量,水蒸氣中的水滴被高效脫水器擋住,并與其它吸收了熱量的水,進入底部水箱,再經循環水泵繼續進行循環,在冷凝過程中蒸發掉的水份由水位調節浮球控制
GHD蒸發式冷凝器應用實例
多用途冷庫/冷卻和冷凍系統
家禽屠宰場
啤酒和飲料工業
工業制冰/溜冰場
冰淇淋廠
魚類加工業
甲醇/合成氨壓縮機間冷卻
合成氣冷卻冷凝
天然氣或焦煤氣轉化工序氣體冷卻
凈化工序冷卻冷凝
尿素的尾氣回收
汽輪機的蒸汽冷凝
乙酸乙酯冷凝
GHD設計說明
·多樣化換熱盤管選擇
根據實際工況,可選擇紫銅管、不銹鋼管和碳鋼管;
優化的管壁厚度保證了熱交換的交換高效率;
盤管的錯排方式,極大的提高了換熱效果;
盤管出廠,均經過嚴密的壓力測試。

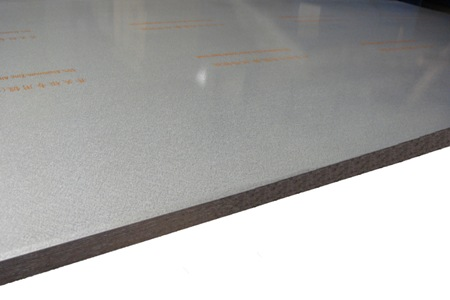

·多種外板選擇
所有外板選擇均根據客戶要求和現場環境以及使用工況進行配置,可選擇不銹鋼外板、鍍鋁鋅板、敷鎂鋁鋅板、高鍍層鍍鋅板
敷鎂鋁鋅板作為當今耐腐蝕性能超強的板材之一,使用壽命是普通鍍鋅板的4-6倍,耐氣候性強,外觀漂亮簡潔

·高效軸流風機
采用冷卻塔專用鋁合金軸流風機,該軸流風機具有效率高、噪音低、結構美觀,操作簡單等特點。風機有直聯和皮帶傳動選擇,安裝形式多樣;運轉軸承優質高效,噪音小,故障率低。前傾式風葉機構設計,流線型入口風筒,風阻小,風量大;專用冷卻塔防水電機,體積小,重量輕,運行可靠,壽命長
·高效循環噴淋泵
循環水泵采用立式或者臥式結構,專用于冷卻塔的使用場合,流量大,揚程低,功率小;采用現代超優水力模型設計制造,保證了泵的效率和可靠性。特殊波紋管設計保證了動環的補償性和密封性能,無泄漏,長壽命運行;
●均勻的噴淋裝置
臺塑華亞所生產的優質PVC管,噴頭為ABS工程塑料,水力分布均勻,保證冷卻部分發揮超大功效。
